スピーカーボックス(JBL136A,JBL077,FOSTEX FT600)

更新日：2012-04-18

　長年眠っていたＪＢＬ１３６Ａ、ＦＯＳＴＥＸ　ＦＴ６００とＪＢＬ０７７の音が聞きたくなり、今回ストーリオさんにスピーカーボックス板材を発注した次第です。ＭＤＦボードは重く硬い板材ですが、カットの正確さは驚きでした。

　
1.まずはボックスの完成写真（写真１↑）
　３８センチのスピーカーを鳴らしますので、組み立てには木工ボンドと木ネジを使用し、角材で補強しました。前面バッフルは取り外し可能とし、オニメナット１８個、吸音材を張った結果１個の重量は約２３Ｋｇ（スピーカーユニットの重量が約１２Ｋｇありますので合計１台３５Ｋｇ）。
　
　

２.組み立て工程（写真２↑）
　ハタ金等専用治具がありませんので、接着・固定にはホームセンターで３０ミリ角材と鉄棒（８ミリ径全ネジ）を購入、費用も１，０００円ちょっとの出費ですみました。ストーリオさんのカットはきちんと直角が出ていますのでこれで十分固定が可能でした（製作段階での写真がありませんでしたので、塗装後に取り付けています）。
　
　

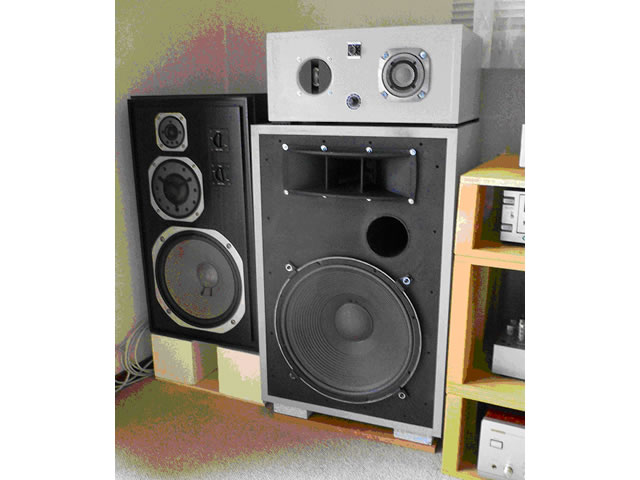

３.ユニット組み込み完成（写真３↑）
　スピーカーユニットを組み込み、セットしてみました。ユニットの重量が約１２Ｋｇありますので全体では１台３５Ｋｇあります。かなり重いです。
　
　

４.全体の完成（写真４↑）
　ようやく収まりました。今回は組み立て・塗装を一人でしかも外で行いましたので作業の度、家の中から庭に、庭から家の中に移動させる必要があり、作業後の筋肉痛に悩まされました。完成したスピーカーボックスを２階に上げるときはさすがに一人では出来ず息子の力を借りましたが。
　いずれにせよ、作業の途中での自分自身の細かいミスはたくさんありますが、スムースな組み立てが出来たのは、ストーリオさんの丁寧な仕上げの結果と、改めて感謝申し上げます。
●STORIOコメント
　密度の高いMDFの21mm厚、しかもこれだけのサイズ＋ユニットで35Kgもの重さに耐え、”JBL136A” “JBL077” “FOSTEX FT600” を復活させたのですから、完成時の充足感は一塩だったでしょうね。
　それにしても、スピーカー制作の背景に見える庭も素敵ですね。趣味人な作者の、充実した日々が感じられる作品です。
●材料情報（参考）
－－－－－－－－－－－発送品内容－－－－－－－－－－－－－－－－
注文番号：sd1007491
ご依頼内容＝スピーカーボックス　２台１セット
材質：ＭＤＦ　板厚：21mm
加工済み材料代一式＝￥26,092－
お支払い総額 = ￥28,644ー(内消費税：￥1,364)(品代：￥26,092＋梱包送料：￥2,552)
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
